相信每個人都幻想過住著舒適的房子，夏天可以避暑乘涼，冬天可以暖意洋洋。也許有人說，想擁有這個的生活條件還不簡單：
?夏天開空調啊~?
?冬天有暖氣啊~?
（咳咳。。大部分南方地區是沒有暖氣的。。）
都9102年了！你們理科生還沒研究出來那種不管在南方還是北方，能讓人過得更舒適，還能少負擔電費，暖氣費的房子嗎？有沒有一次性的解決方案了?！
有！新型超低能耗建筑 — 被動房！
在哪里？— 山東青島！
項目簡介：
弗萊·德建公元項目是中國第一個由德國開發商（德國弗萊建筑集團）在中國投資設計的被動式近零能耗項目，小區名稱“弗萊·德建公元”便由此而來。項目為國家“十三五”重點研發項目，位于青島西海岸新區團結路2877號中德生態園內。占地面積43畝，總建筑面積6.5萬平米，為包含高層、多層及公共建筑的綜合性住宅區。

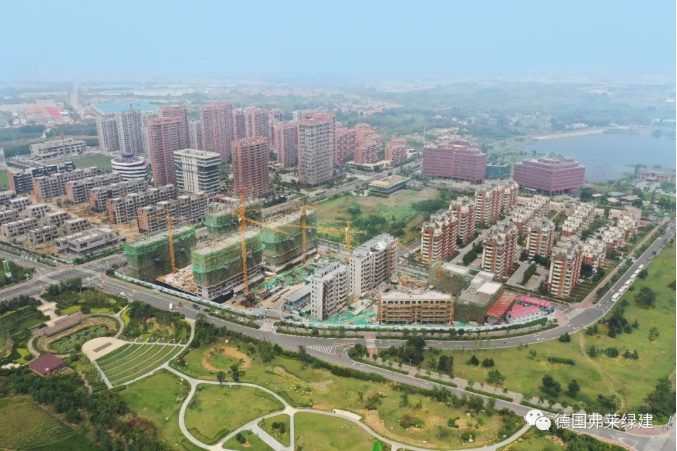

青島弗萊·德建公元施工現場航拍圖
“十三五”國家重點項目證書
等一下。。
02 什么是被動房？
最簡單的話來說，被動房就是把主動的采暖和制冷能耗降到最低，而更多地利用建筑自身的熱量收支“被動”地進行采暖或制冷，和傳統老房子相比，被動房可節約90%甚至更多的采暖能源消耗。

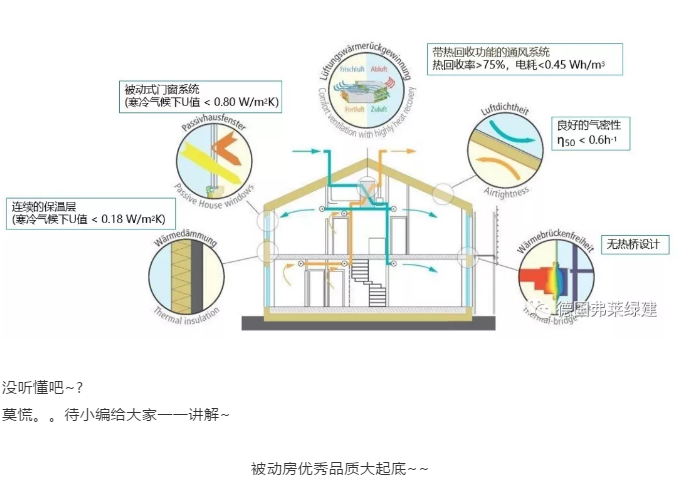

被動房5大基本要素：
連續的保溫層，良好的氣密性，帶熱回收功能的通風系統，被動式外窗系統，無熱橋設計
被動房?jī)?yōu)秀品質第一點：
連續的保溫層: 試想一下~保溫層就是給建筑披了一件厚厚的"棉被服"，以盡可能地減少熱量傳遞：
在冬天把熱量鎖在室內
在夏天把熱量隔離在室外

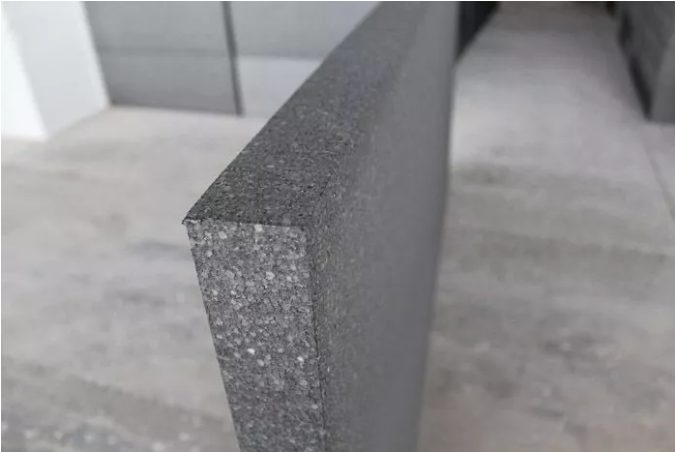

青島弗萊·德建公元被動房項目保溫板詳解
青島項目采用了性能優良的石墨聚苯板作為主要保溫材料，采用雙層保溫板錯縫粘貼方式，保溫層連續覆蓋所有被動房外表皮，外墻保溫厚度240mm，屋面保溫厚度300mm。保溫板應采用滿粘或點框粘的方式，避免粘接砂漿層出現串聯空腔，盡量杜絕板縫，板縫或局部與其他建筑構件的銜接縫應用聚氨酯發泡填滿，以此保障整個保溫系統的性能。許多廠家也正在研發企口或其他搭扣方式的保溫板，在國內外墻施工平整度以及產品造價趨于合理的未來，保溫板會有更多的解決方案，這也是被動房對于建筑全產業鏈產生積極推動作用的體現。
被動房?jī)?yōu)秀品質第二點：

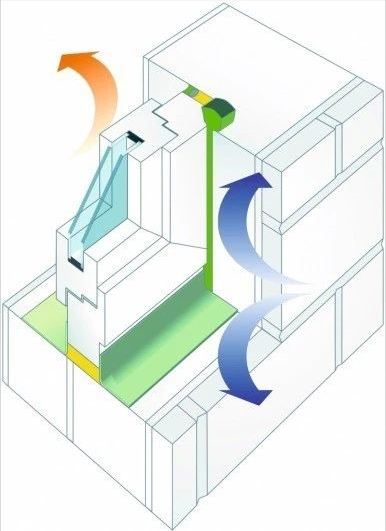

良好的氣密性：阻止建筑走風漏氣造成的熱量損失。通過氣密膜或者抹灰來封堵不同構件的接縫或者建材正常孔隙，包括窗戶四周、外墻屋面管道洞口、砌塊墻體等。窗戶縫里冬天再也不會滲透冷風了。

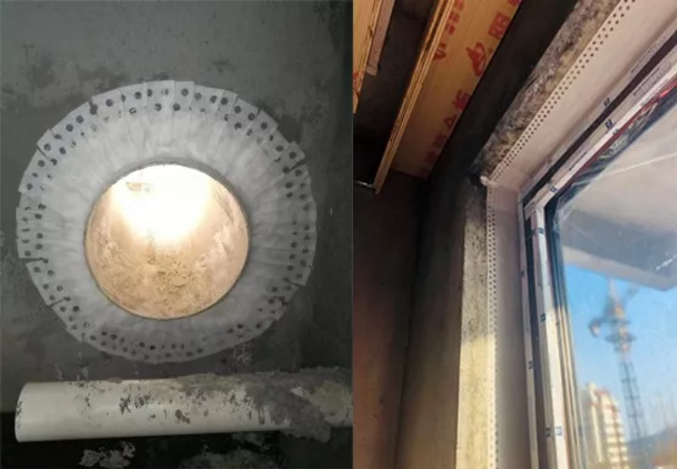

青島弗萊·德建公元被動房項目管道和窗框周邊氣密性處理
在澆筑鋼筋混凝土外墻或其他外圍護樓板之前，開洞處應根據管徑及管道保溫厚度預留套管，后期安裝時，管道與墻洞套管之間選用預制化的保溫套管或者采用雙組份聚氨酯發泡填滿，最后在管道與混凝土墻體之間滿粘氣密性膠帶，完成整個穿墻洞口的保溫及氣密性處理。窗戶與墻洞之間也同樣存在不可避免的縫隙，窗戶校正之后，采用氣密性膠帶在窗框與窗洞滿粘一圈。
青島弗萊·德建公元補風管道和窗框氣密性處理
那么問題來了，那么厚又加上不漏風，室內的空氣質量不好吧？
不會啊！因?yàn)槲覀冞€有。。。
被動房?jī)?yōu)秀品質第三點：

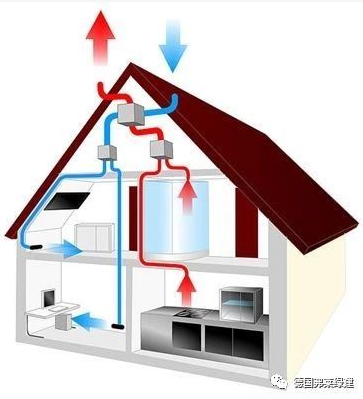

帶熱回收功能的新風系統：被動房新風系統除了可以除塵和過濾霧霾保證健康之外，其技術核心在于全熱交換芯，兼具熱交換和濕交換功能。冬季新風機中的熱交換器可以回收排風的熱量給新風加熱，減少至少75%的熱量損失，夏季則可以反過來回收冷量，減少制冷能耗，在濕度較高的地區，60%以上的濕回收效率大大降低了除濕能耗。最終被動房?jī)H用近零的能耗就能保證室內恒溫恒濕恒氧。
被動房?jī)?yōu)秀品質第四點：

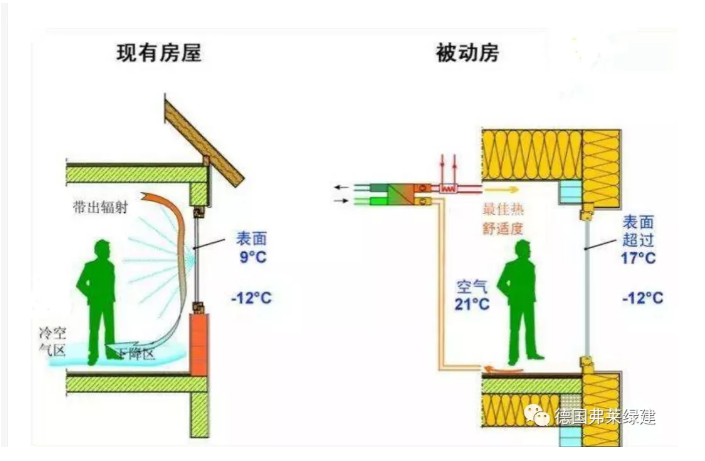

被動式外窗系統：首先小編提醒尚不了解節能詞匯的新手們，建筑構件的傳熱系數越大，表示傳熱越多，也就是保溫隔熱越差。相對于帶有保溫層的實體墻面，窗戶傳熱系數遠大于墻體，開窗位置就成為了熱量損失的重點部位。被動房的外窗采用三玻兩腔，腔內充惰性氣體（另外也有真空玻璃產品的應用），目前被動窗的傳熱系數控制在0.80W/(m2·K)左右（根據氣候區不同有所差異），相當于普通房屋窗戶傳熱系數的1/2，節能的同時，窗戶內表面溫度更接近于室溫，冬天站在窗邊不再明顯的感覺寒冷。
被動房?jī)?yōu)秀品質第五點：
無熱橋設計：熱橋即建筑容易產生熱量傳導的節點，這些節點會讓熱量在室內外之間進行傳導，結果除了增加不必要的能量損失之外，建筑內表面溫度不均勻還會導致局部結露發霉的情況。無熱橋設計就是盡量減少建筑保溫隔熱的薄弱點。
青島弗萊·德建公元被動房項目斷熱橋設計
在陽臺的節點采用斷板不斷梁，讓保溫從與建筑主體之間穿過，只有挑梁與主體相連，將陽臺挑板的線性熱橋減少為挑梁的點狀熱橋，大大降低了熱損失。

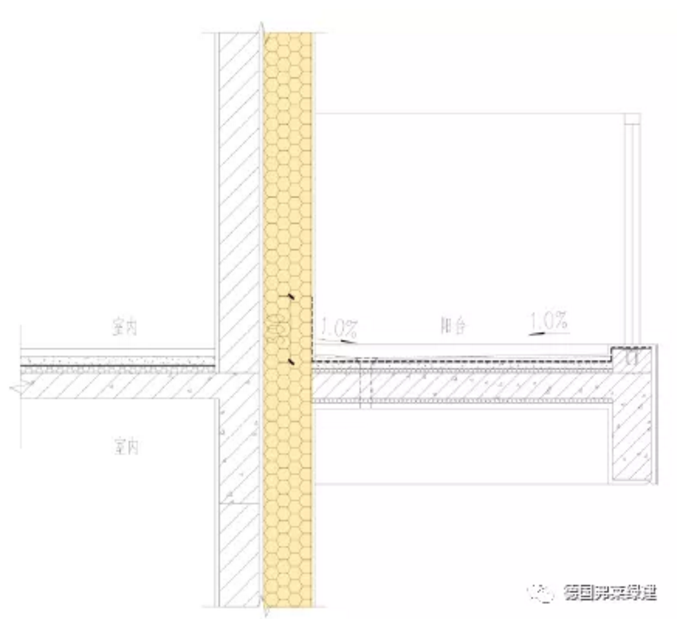

青島弗萊·德建公元陽臺節點大樣
03 中國傳統住宅的采暖和制冷

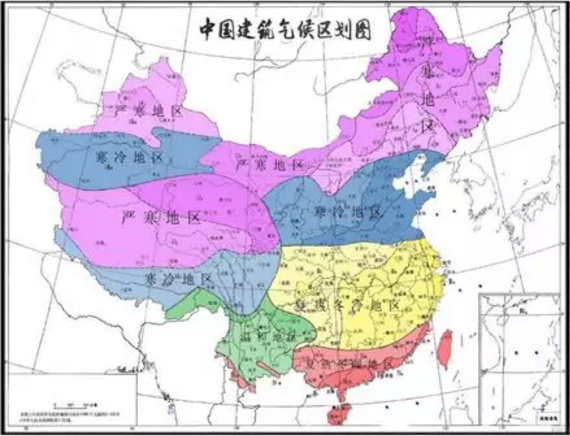

中國劃分為５大氣候帶：“嚴寒”、“寒冷”、“夏熱冬冷”、“夏熱冬暖”和“溫暖”。不同氣候帶的采暖和制冷系統各不相同。
采暖
中國北方大部分房屋冬季采用燃煤集中供熱。除了少數新建筑裝有可供個人調節的系統，大部分建筑因?yàn)槿鄙俜謶粲?jì)量而無法獨立調節熱量的供應。結果居民常常抱怨房間不是太熱就是太冷。供熱效果取決于房間在建筑物中所處的位置（例如頂層邊套因?yàn)樯崦孑^多所以采暖負荷一般比標準戶型要大）。
制冷
與采暖不同，中國北方住宅的制冷不是集中提供的。在較熱的季節，當平均氣溫達到 25–30 ℃，空調得到了越來越多的使用。但由于常規空調沒有新風功能，使用者不得不每隔一段時間就開窗通風換氣以保證室內的氧含量，開窗的時候?qū)е率彝鉄峥諝庖粨矶?，增加大量制冷能耗?/span>
由此可見，傳統住宅的能源消耗和費用非常高，不但造成了能源浪費，對環境造成不可逆轉的危害，而且也很難滿足人們對建筑舒適度越來越高的要求。

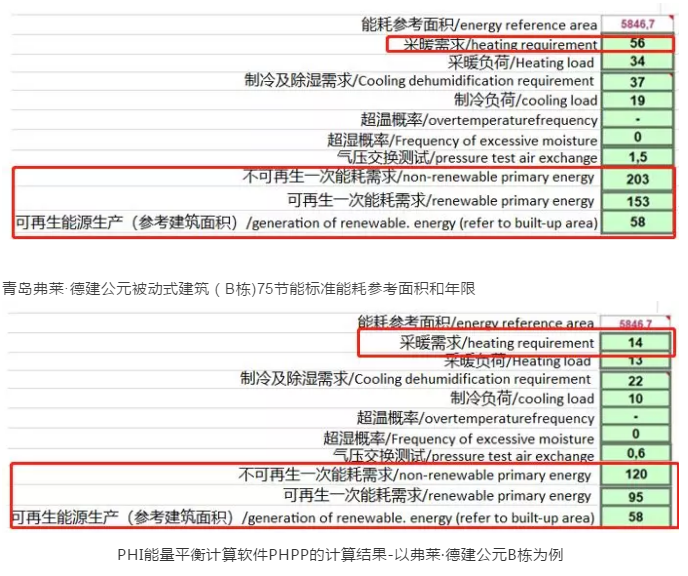

青島弗萊·德建公元被動房按75節能標準與普通建筑能耗對比
普通建筑能耗參考面積和年限
弗萊·德建公元項目完全滿足被動房的各項要素標準。通過比對能量平衡計算結果不難看出，被動式建筑的采暖需求僅為普通建筑的1/4，而能源總體消耗也只是普通建筑的60%左右（如圖所示），大大減少了能量的消耗，遠遠超過目前中國現行的節能標準。
04 節能建筑的發展機遇與國家節能政策
從發展機遇看，黨中央、國務院提出的推進能源生產與消費革命、走新型城鎮化道路、全面建設生態文明、把可持續發展理念貫穿城鄉規劃建設管理全過程等發展戰略，為節能建筑發展指明了方向。“十二五”時期，我國節能建筑事業取得重大進展，節能建筑標準不斷提高，呈現跨越式發展，圓滿完成了國務院確定的各項工作目標和任務。“十三五”時期是我國全面建成小康社會的決勝階段，預計到“十三五”期末，可實現約1億噸標準煤的節能能力，將對完成全社會節能目標做出重要貢獻。
由此可見，被動房在中國的發展前景一片光明。那么，被動房具體能解決什么問題呢？下一期，小編將帶大家一起走進弗萊·德建公元的施工現場，通過科學實例解答大家關心的問題，讓我們一起期待吧~
