不懂被動房沒關系，老德直接教你怎么造一座
發布時間 : 2020-03-15 瀏覽次數 : 1104 次
德國在很多方面領先世界，比如家電、化工、車床等，但是很多人都不知道，在民用建筑方面，德國也領先世界，目前來講，最節能、最宜居的住宅屬于源自德國的被動式房屋（Passivhaus）。

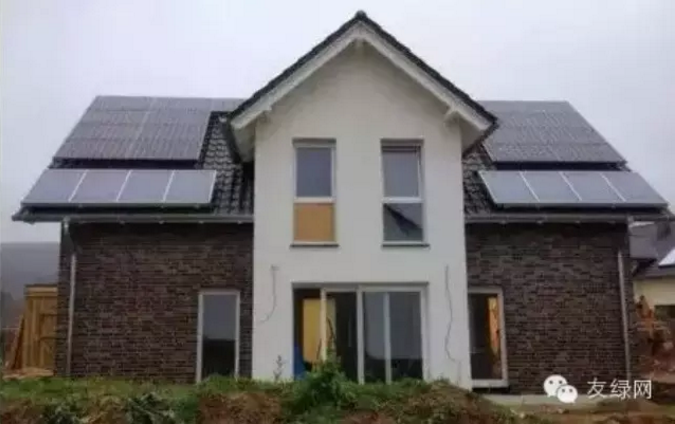

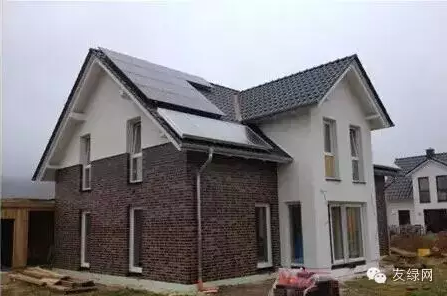

上圖是一棟德國郊外的別墅，采用太陽能熱電系統、地?zé)嵯到y(tǒng)，裝有壁爐和熱泵，冬天無需供暖。下面我們就看一看這棟別墅的建造有多講究。

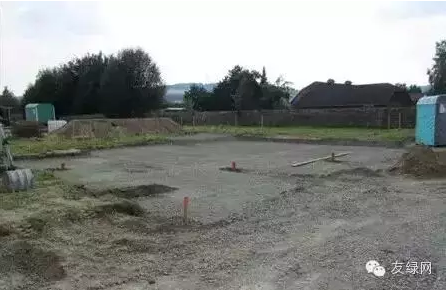

▲土方開挖、回填級配砂石

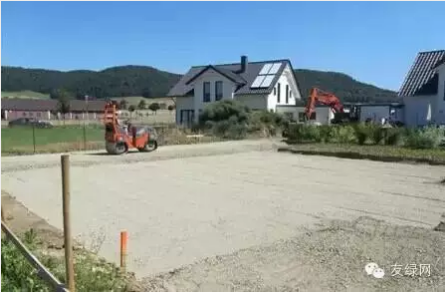

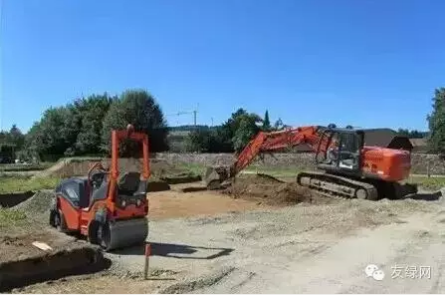

▲振動壓路機壓實

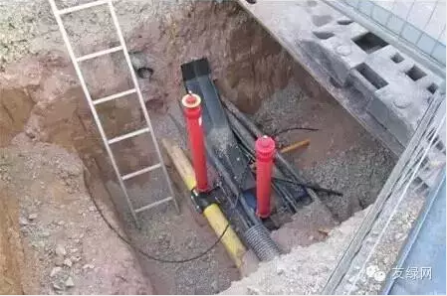

▲水、電、燃?xì)?、通訊等管線的施工、回填與甩頭

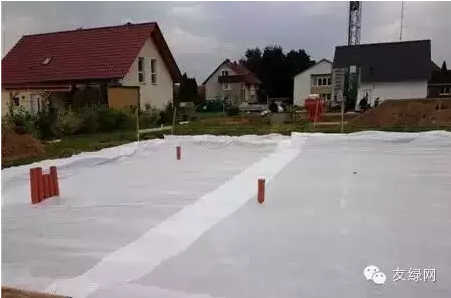

▲級配砂石墊層上面，鋪設白色的特制防水隔潮卷材

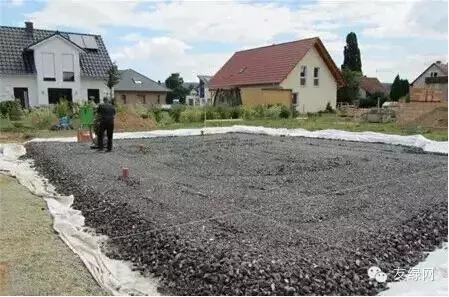

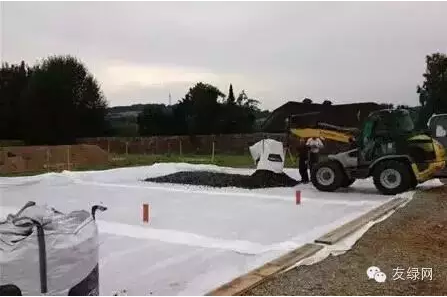

▲在防水、隔潮卷材上進行無機料的攤鋪（無機料使用噸料袋盛裝）

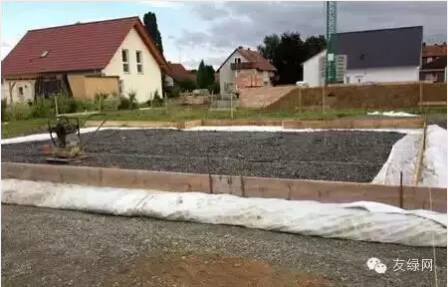

▲使用小型震動電夯，進行無機料的壓實處理
▲無機料的四周，木模板已經圍擋完畢

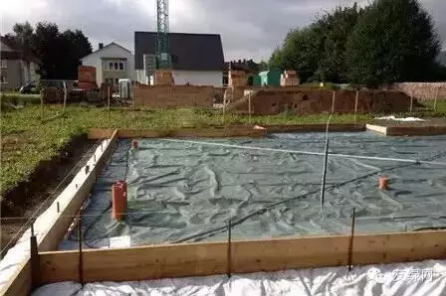

▲無機料的上面鋪設較厚的灰色塑料防水薄膜

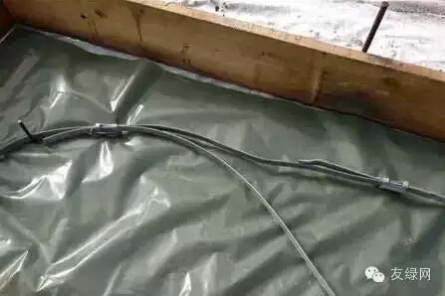

▲灰色防水薄膜的上面，布設的是鍍鋅鋼帶接地極（防雷電）

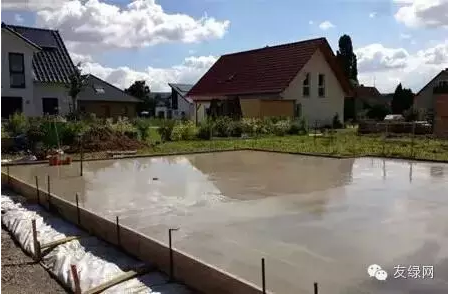

▲無機料上現澆鋼筋混凝土地面

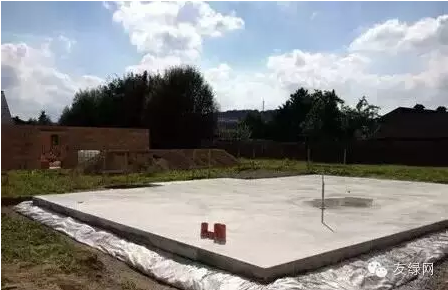

▲拆除木模板后

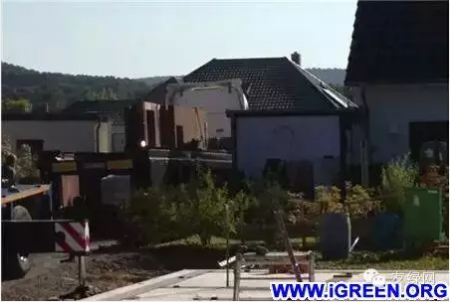

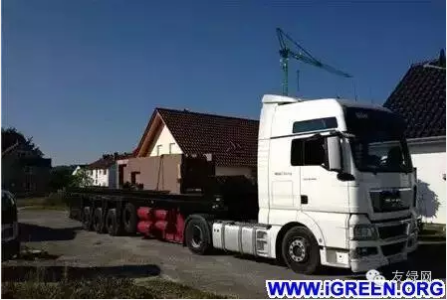

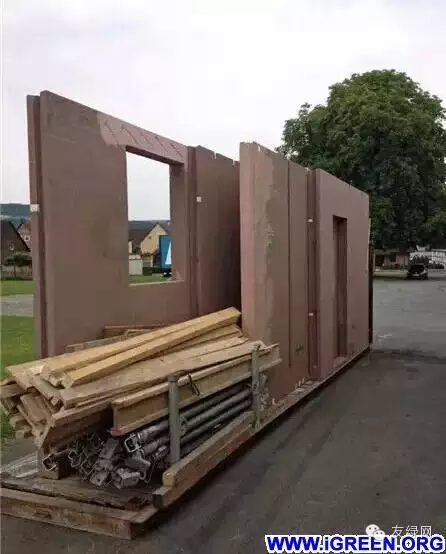

▲預制鋼筋混凝土部品運進施工現場
▲地面上墻體的位置鋪設瀝青材質的防水隔潮卷材
▲預制混凝土墻體拼裝施工

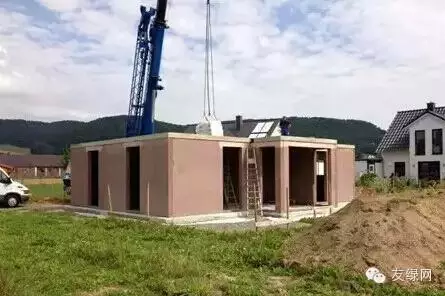

▲二樓水平承重樓板已經安裝完畢

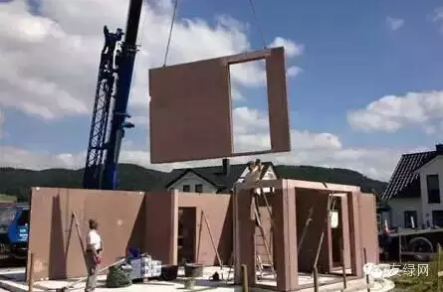

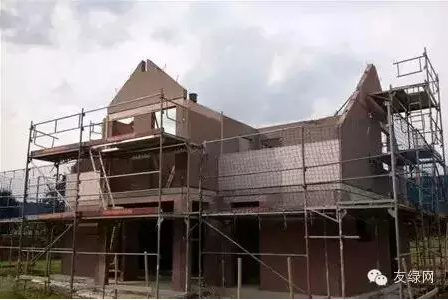

▲二樓樓面上部墻體的吊裝施工

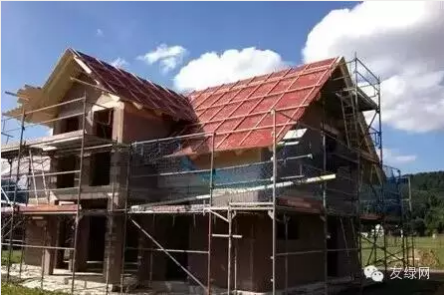

▲屋面構造施工
（屋面構造從上到下依次為：瓦片 + 木掛瓦條 + 木順?biāo)畻l + 專用防水透氣薄膜 + 木結構屋架 + 填充無機物材質的玻璃纖維保溫材料 + 塑料防水隔潮薄膜封堵 + 木隔條 + 防火石膏板 + 室內粉刷）

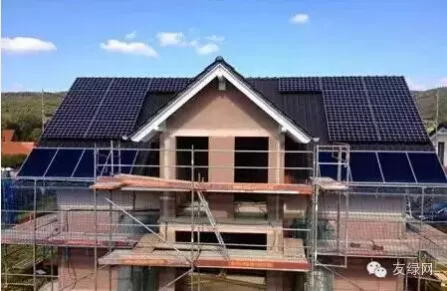

▲屋面上安裝18塊光伏太陽能電池板，以及8塊太陽能集熱平板

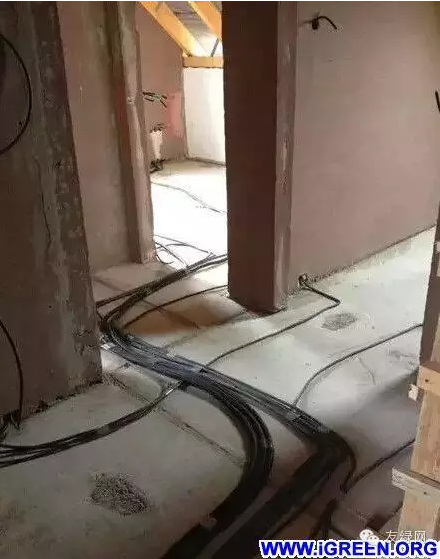

▲屋內線纜鋪設

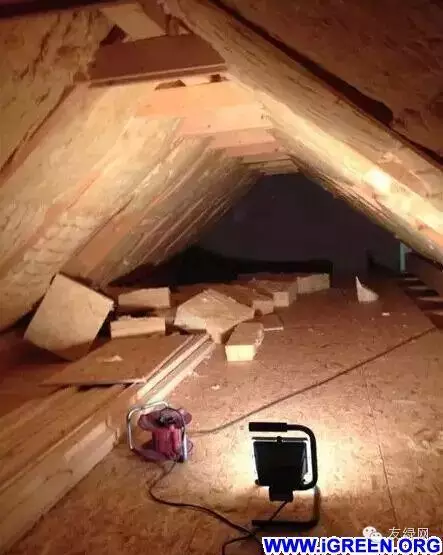

▲屋架內，狹小閣樓空間，填充保溫材料

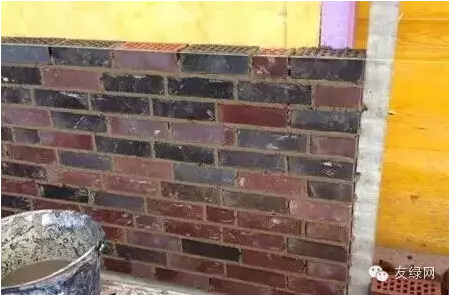

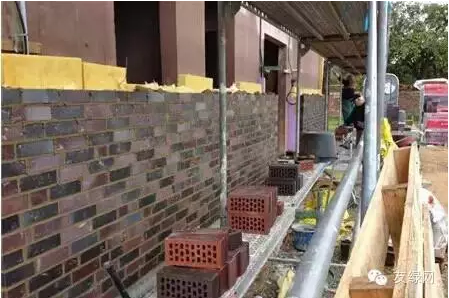

▲雙層結構中間夾芯保溫層墻體施工
特別說明：里層承重墻體，為預制鋼筋混凝土墻體大板，外層非承重圍護墻體，使用粘土空心磚進行砌筑，中間空腔，填充固定無機物材質的不燃型玻璃纖維保溫材料。外層墻體，分散埋設拉結筋，與里層墻體結構進行連系。

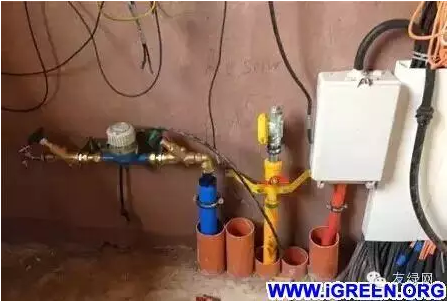

▲室內設備間局部

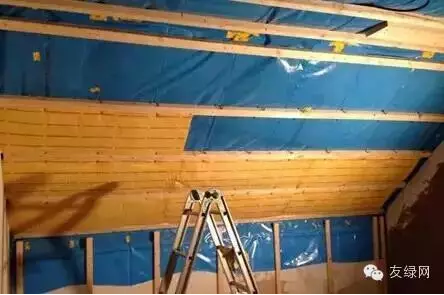

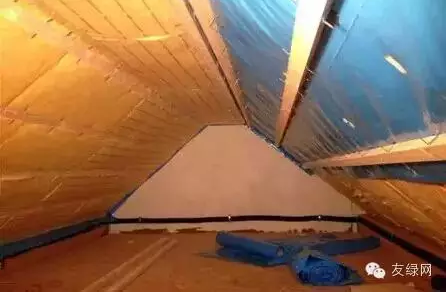

▲室內保溫施工

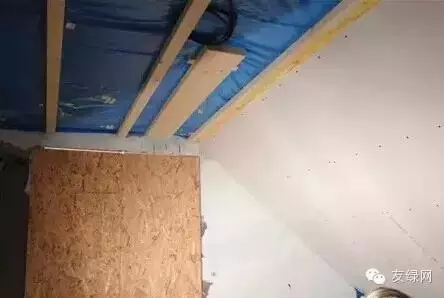

▲外表面防火型石膏板釘貼

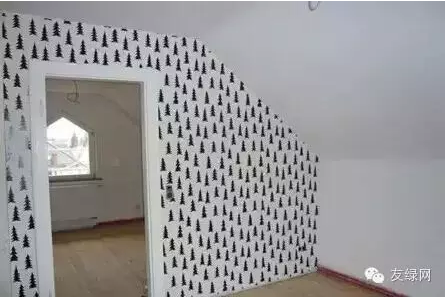

▲內外墻體裝飾完成，住宅基本竣工
來源：筑龍施工
