被動式節能設計案例 | NOA住宅，西班牙

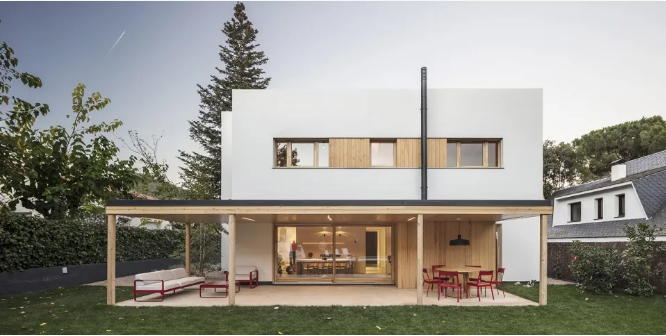

▼住宅外觀
本住宅坐落于一個小鎮的中心街道上，這里遍布著獨棟式住宅。建筑基地狹長，但具有良好的朝向。本項目的客戶針對住宅提出了以下要求：
? 擁有非常寬敞的空間，面積400平方米左右。
? 居住氛圍舒適，建筑高效。
? 住宅與花園之間要有緊密的聯系。

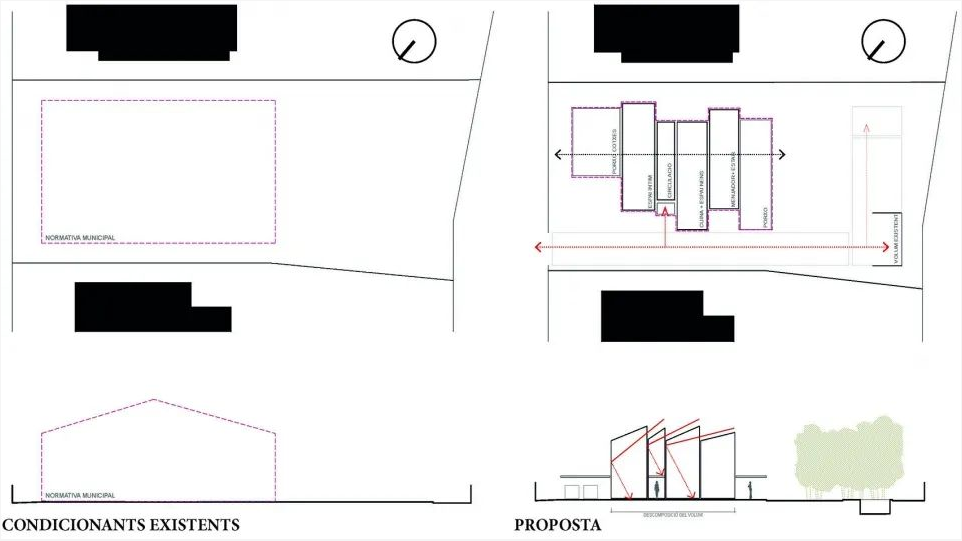

▼設計概念
因此，建筑師為本項目所設定的目標是：最終的住宅不僅能夠滿足客戶的需求，同時還能完全融入周邊景觀。設計的難點在于如何在保證空間的私密性和人性化的基礎上，解決這么大的建筑體量與室內花園之間的關系。為了實現這些目標，建筑師決定采取兩種策略：
? 將住宅盡可能地設置在街道的附近，從而在基地的南側為花園預留出更大的空間。
? 通過設計開放式空間，將整個大體量劃分為幾個小體量，同時削弱住宅給人帶來的視覺沖擊。

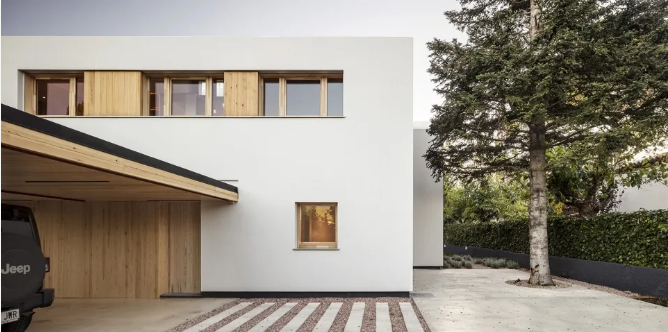

▼住宅外觀局部，部分墻面采用白色，輔以木制窗框

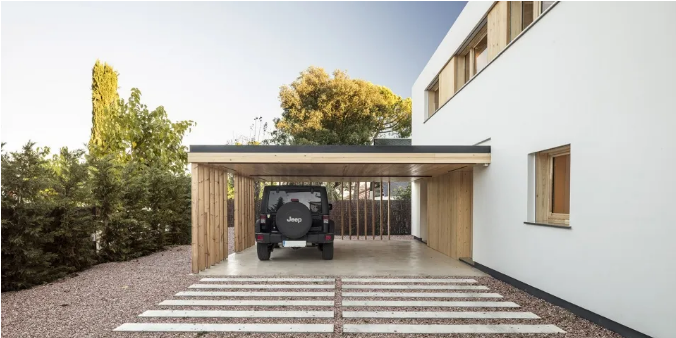

▼住宅外觀局部，設置室外木制門廊及平臺
建筑師通過設置具有當?shù)靥厣曳先说某叨鹊氖彝饽局崎T廊及其平臺，將住宅與周邊景觀聯系起來。這些由輕質且細長的木條組成的門廊通過使用名為SATE的飾面材料，與相對緊湊的住宅體量之間形成了鮮明的對比。該材料為建筑師提供了以下有利的設計條件：
? SATE飾面材料為住宅提供了一個 極好的熱阻結構。
? SATE飾面材料將住宅體量的部分白色光滑的立面和屋頂統一了起來，從而強調了鋸齒狀的屋頂輪廓。此外，為了使這個解決方案更具相關性，建筑師決定將側立面打造為富有豐富紋理的深灰色墻體。
▼住宅外觀局部，住宅由四個不連續的垂直體量組成，從而創造出一系列鋸齒狀的屋頂
最終，住宅由四個不連續的垂直體量組成，從而創造出一系列鋸齒狀的屋頂。建筑師將這些屋頂在不同豎直高度上連接在一起，并在其上設置南向的天窗。這是為了保證住宅的自然采光，從而創造出一個舒適的室內空間，并將自然光線引入住宅的首層空間。這四個不連續的建筑體量在空間尺度上各不相同，從而創造出一個相對來說不那么緊湊和均勻的整體造型。

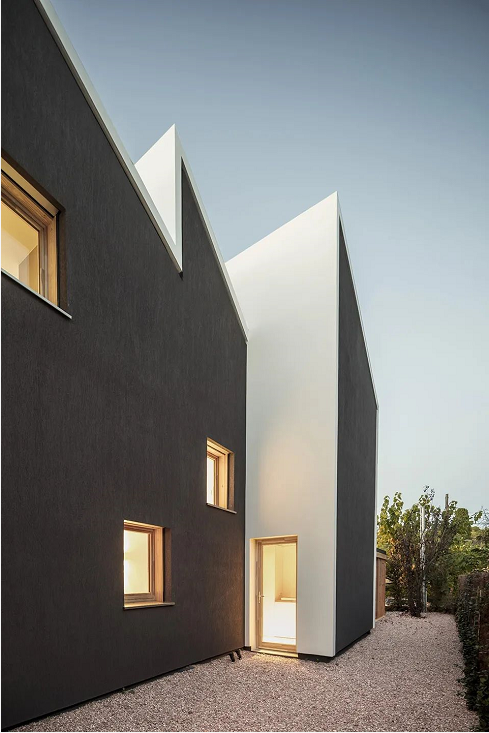

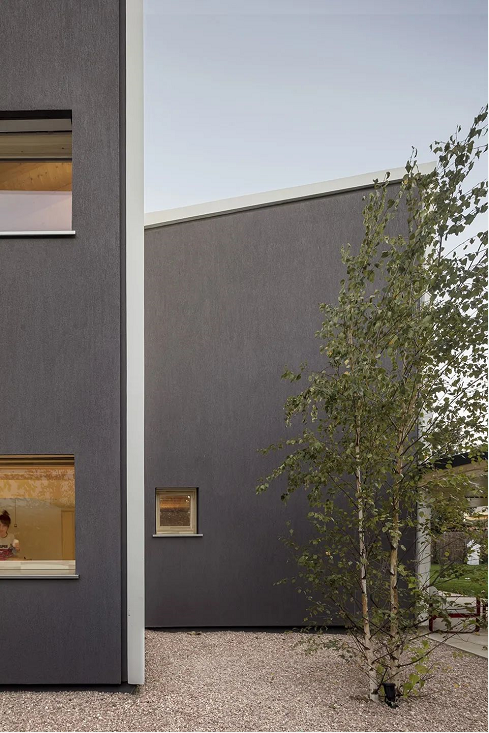

▼建筑外觀局部，側立面是富有豐富紋理的深灰色墻體

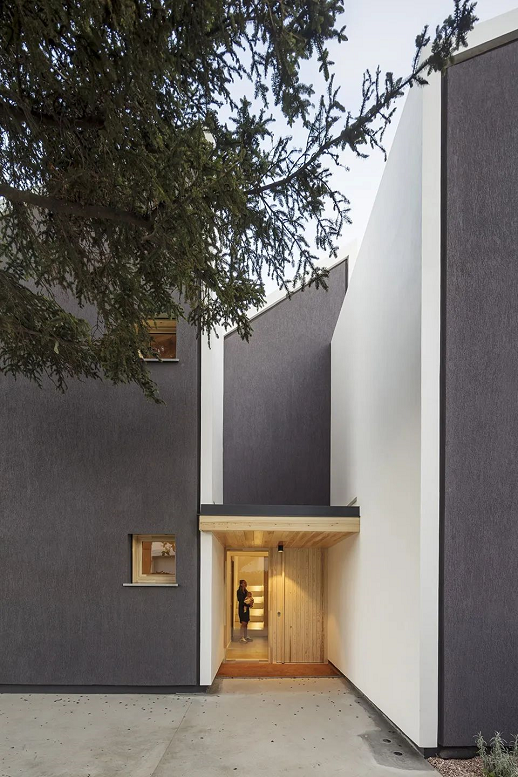

▼住宅外觀局部及入口，外立面由深灰色和白色的墻體組成
這四個建筑體量的室內空間通過一條貫穿了所有室內墻體的縱向軸線連接起來。而對于這四處室內空間，建筑師也使用了不同設計方法，通過家具和房間隔墻將空間分隔開來，不僅有助于組織不同功能的空間，更將不同空間的入口整合在了一起。

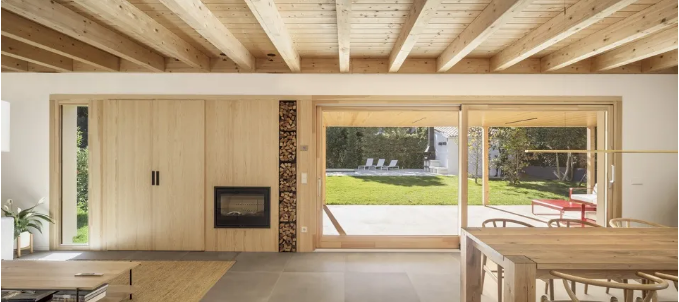

▼餐廳、起居室和室外花園
▼從餐廳和起居室看室外花園

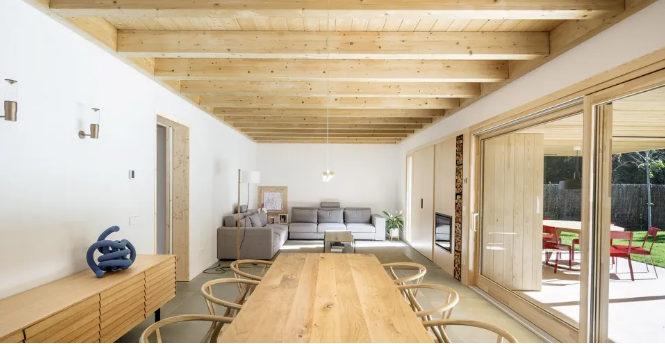

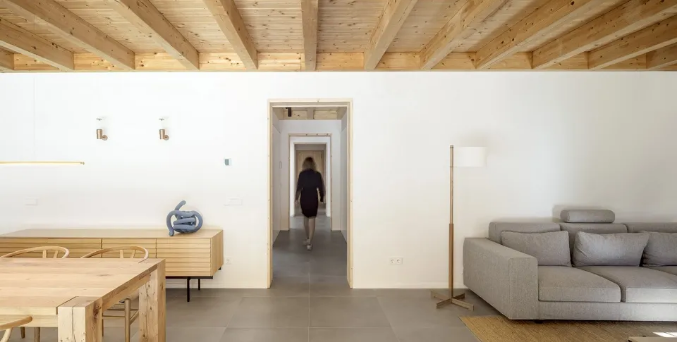

▼餐廳、起居室局部和住宅的縱向軸線，縱向軸線貫穿了室內墻體

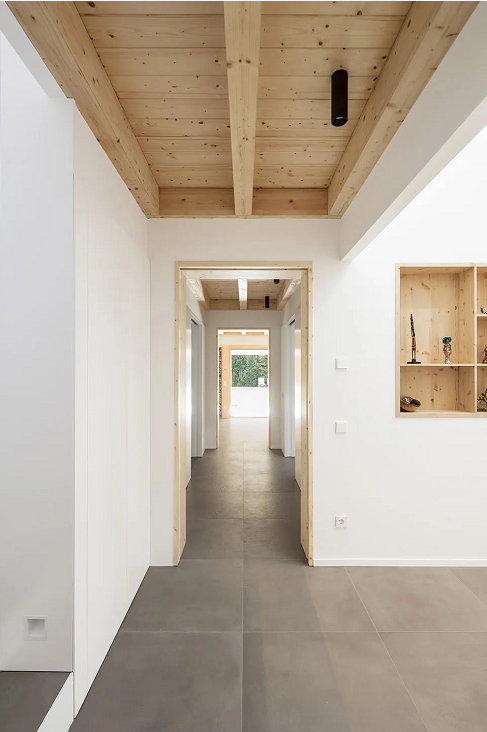

▼室內縱軸線走廊細節

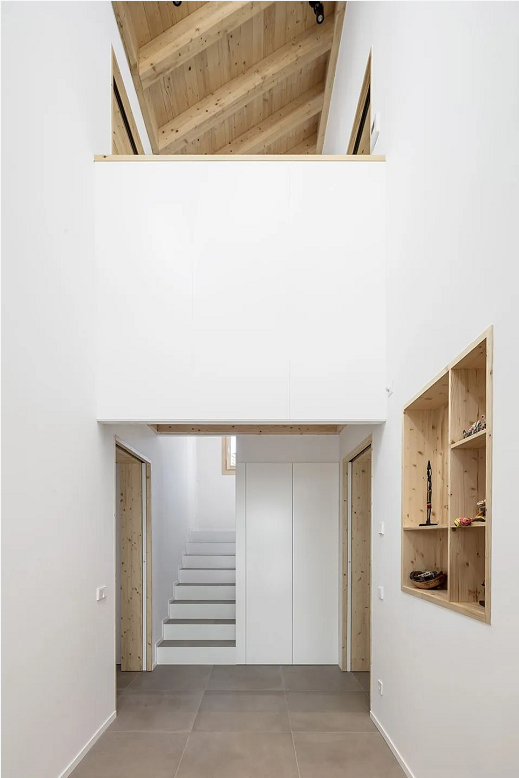

▼住宅入口空間室內
本住宅的構造系統十分簡單。建筑師在室內使用由保溫地板（即輻射采暖地板）和木梁組成的結構框架，在這個空間框架中通過陶瓷磚墻來限定不同的功能空間。同時，這個空間框架中的木梁也為整個室內空間增添了些許暖意，同時，通過輻射地板，建筑師得以機會利用熱慣性，同時進行被動式采暖節能的設計。

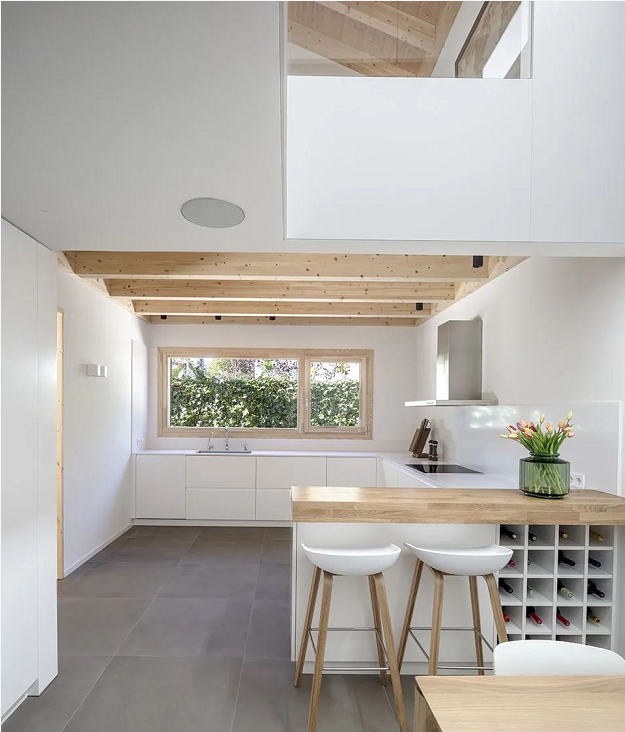

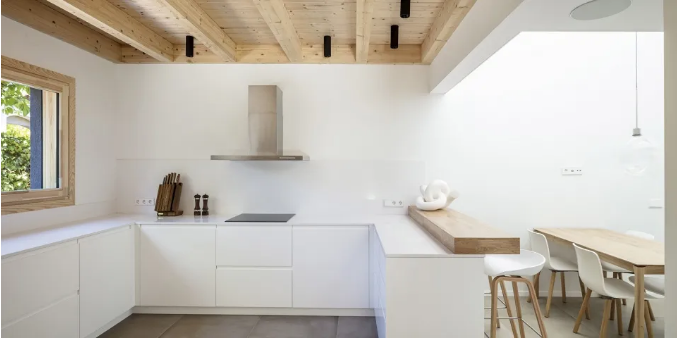

▼廚房和吧臺，木梁為整個室內空間增添了些許暖意

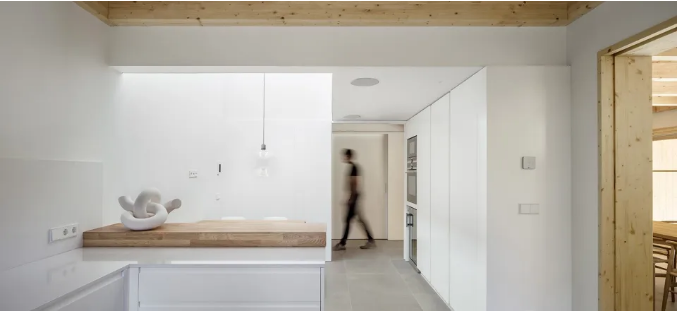

▼廚房空間
▼吧臺就餐空間
本住宅的所有設計策略和生物氣候?qū)W設計都保障了建筑室內高質量的熱學環境，同時也達成了建筑師一個重要的心愿，即將建筑本身融于其周邊景觀之中。

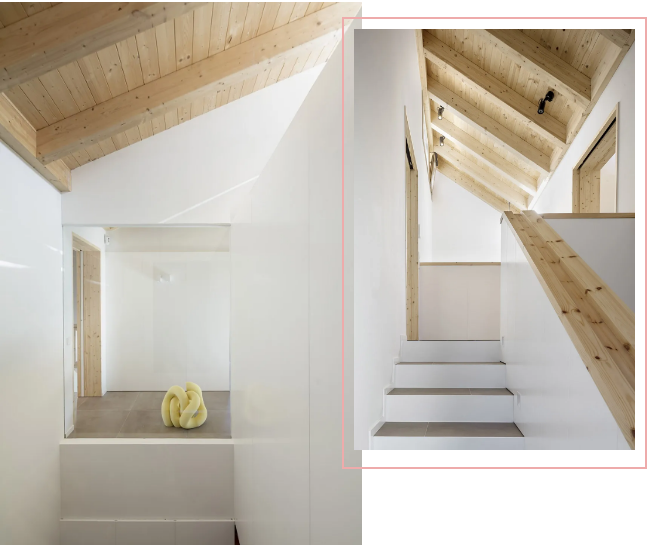

▼二層走廊空間細節

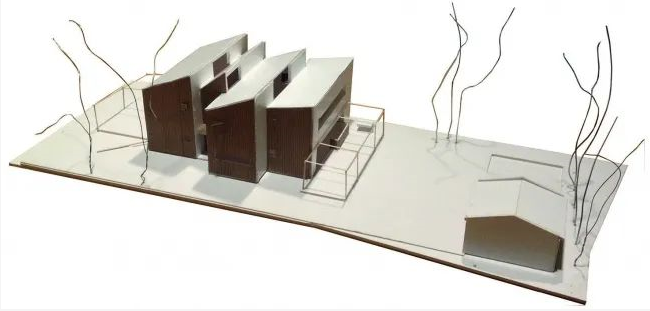

▼模型

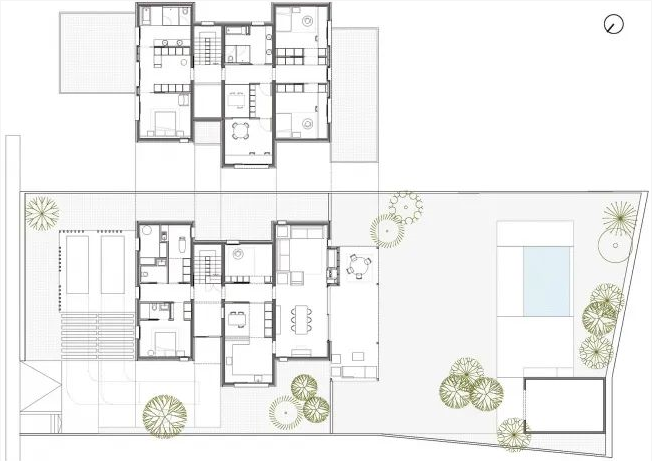

▼住宅平面圖

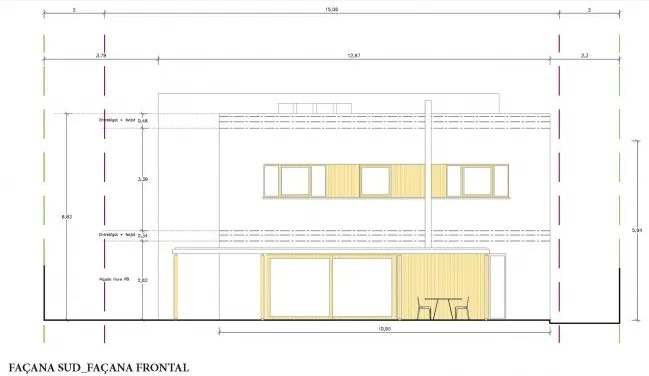

▼南立面圖

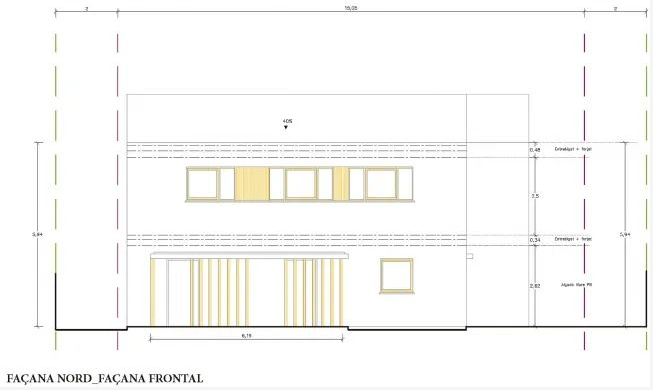

▼北立面圖

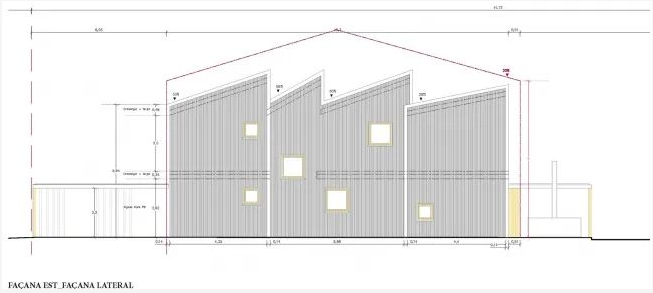

▼東立面圖

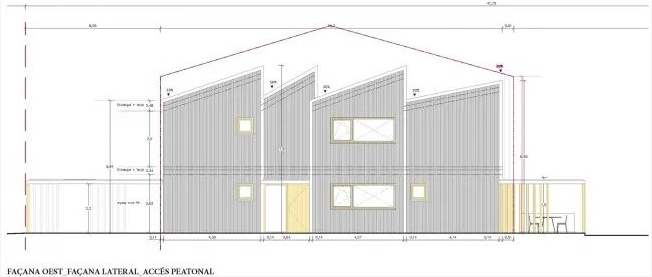

▼西立面圖

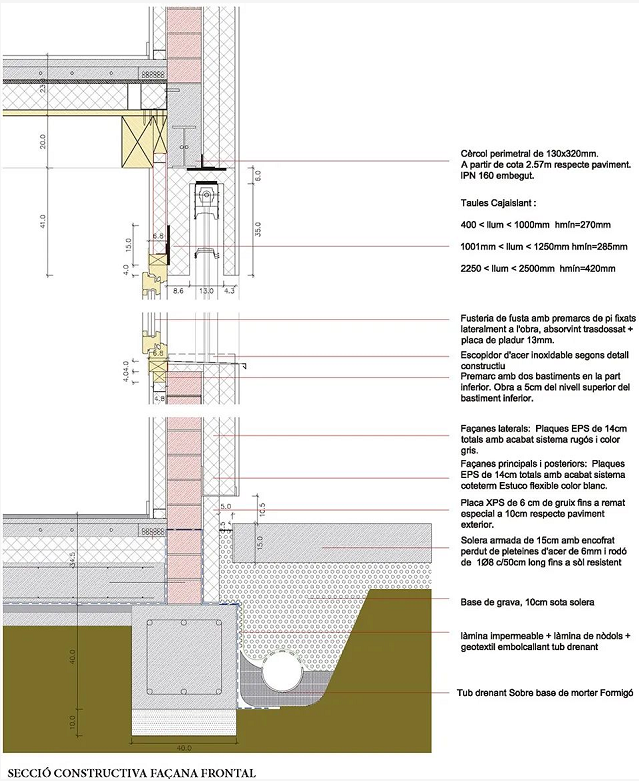

▼細部構造
