被動式節能設計案例 | 聯合國鎮江培訓基地展示中心
新合縱 3月1日

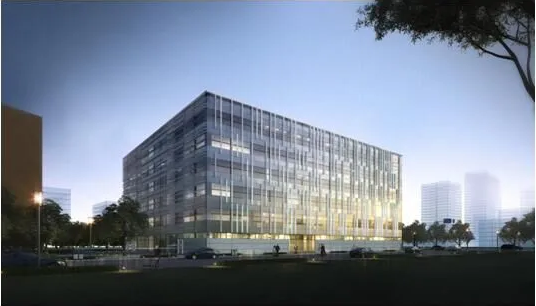

聯合國鎮江CIFAL培訓基地培訓功能區位于江蘇省鎮江市東部鎮江經濟技術開發區工程技術創新園區南側，培訓功能區規劃為一、二、三、四號地塊。本項目位于一號地塊西端，包含演示中心和綜合樓兩棟建筑。演示中心總建筑面積1.28萬平米，全部為被動式超低能耗綠色建筑示范面積。建筑層數：地上6層；建筑高度23.9米；建筑耐火等級為一級，設計耐久年限為50年。
項目定位，未來21世紀智慧城市的縮影，是整個地塊的核心建筑；集產、科、研于一體的科技孵化器。
項目基本信息
本項目為公共建筑，設計目標為滿足《被動式超低能耗綠色建筑技術導則》要求，較同類型建筑，相對節能率達60.3%。
主要技術策略高被動式建筑設計-緩沖區設計和遮陽設計：南立面設置動態可調節遮陽；天窗面積已縮減到屋頂面積15%，可調節內遮陽；東側利用綜合樓自然遮擋，西側利用綠植自然遮陽；屋頂花園部分設置遮陽格柵。

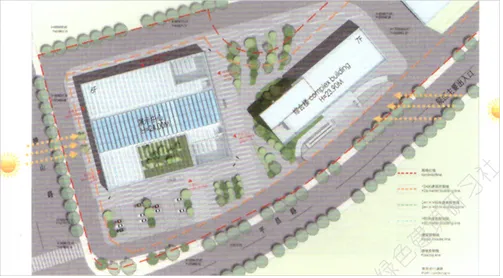

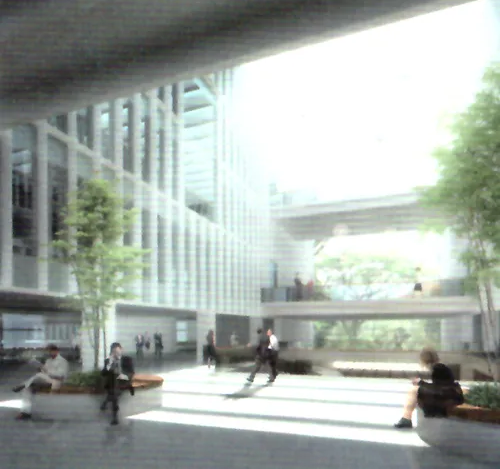

緩沖區設計和遮陽設計
圍護結構節能：屋面：鋼筋混凝土屋面板+100mmXPS保溫板；外墻：煤矸石燒結磚或使用工業廢棄物制備的輕質磚塊，+100mm巖棉保溫板；底部接觸室外空氣的架空或外挑板：水泥基保溫砂漿+巖棉保溫板，厚度30mm；外窗及外門均采用被動式門窗，外窗使用鋁合金和外鋁門木窗，窗戶開啟扇的開啟方式為內平開。
圍護結構指標
空氣源-地源雙源熱泵系統：項目位于夏熱冬冷氣候區，無新風預熱裝置。新風量按照30m3/（hP）設計。設置中高效空氣凈化裝置，送風裝置過濾等級為F5的過濾裝置。

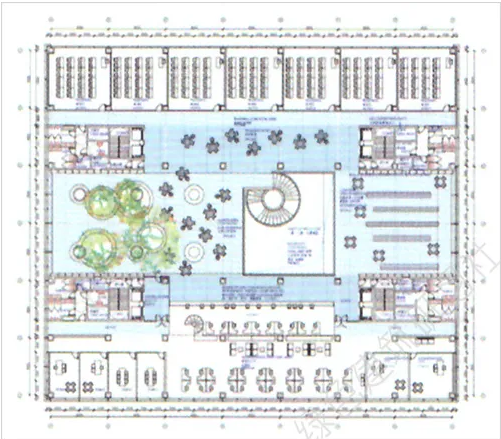

首層平面布局
高效機電系統-監測與控制：設置功能齊全的基于云計算的建筑能源系統，可通過IPAD終端訪問，向公眾發布實時數據。水、電計量裝置的計量精度需滿足國家相關規范要求，并具備數據上傳功能。

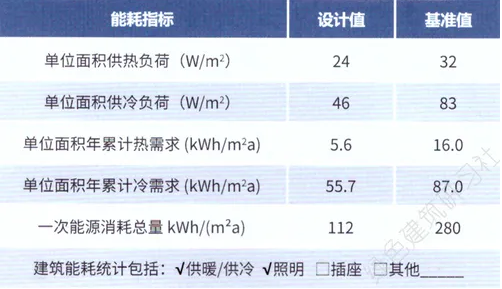

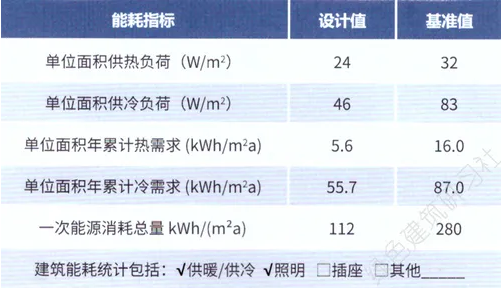

能耗指標

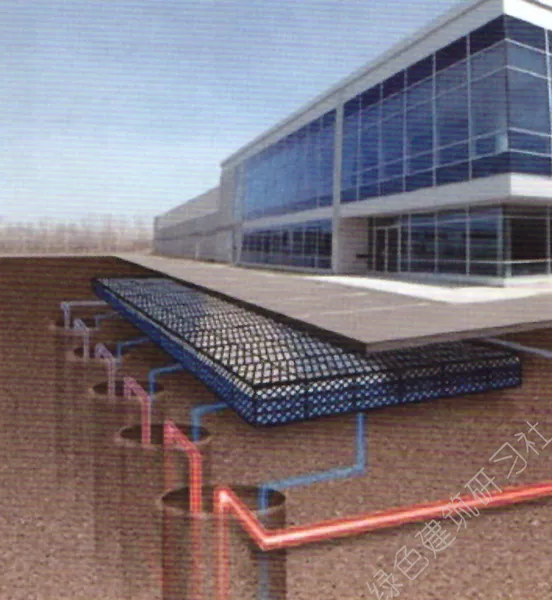

可再生能源應用-土壤源熱泵：展示中心與綜合樓共用冷熱源站，位于綜合樓地下一層，并利用熱泵余熱與屋頂太陽能結合提供綜合樓生活熱水。在春季考慮使用土壤直接換熱，為室內進行供冷。展示中心供冷供熱100%由土壤源熱泵系統提供。
土壤源熱泵可再生能源應用-BIPV：屋頂通過光伏建筑一體化（BIPV）設計，最大限度利用光伏板發電。
