神農灣被動房酒店：爛尾樓的華麗蛻變
本工程建設地點位于湖南省株洲市炎陵縣東北部神農谷國家森林公園景區入口的山谷里。原為三棟廢棄十多年的爛尾樓，由湖南神農洞天旅游開發有限公司投資改建為景區高檔度假酒店，總建筑面積為7940.63m2，其中1#樓是三層主樓，具有餐廳、會議室、客房和酒吧等功能，2#、3#樓為兩層別墅型酒店客房。項目地理坐標為：北緯2 6 °3 6 ′0 0 ″， 東經113°03′45″。此地區屬于中亞熱帶季風濕潤氣候區，海拔1000m以下中低山地氣候年均溫度14.4℃，1月最低平均氣溫3.9℃，7月最熱月平均氣溫23.8℃，極端最高氣溫34.5℃，極端低溫為-9.0℃；年平均空氣相對濕度為88%；基地內日照少，氣溫低，云霧降水多，空氣濕度大，風速小，具有典型的山地氣候特征。度假酒店效果圖，如圖1所示。
▲圖1 度假酒店項目效果圖被動房設計思路和技術標準
炎陵雖然屬于夏熱冬冷地區，但項目位于常年氣溫偏低、濕度較大的山區。本項目屬于酒店類公建，目前我國沒有公建被動房的設計標準，也沒有相應的實際案例可借鑒。在方案設計初期，我們通過研究討論定下一個原則，即：不機械照搬德國被動房的能耗指標標準，而是利用被動房的原理和理念，因地制宜，在滿足建筑室內高舒適性和造價成本經濟性的前提下，最大限度降低能耗。
1、被動房室內環境要求
室內環境一年四季宜處舒適狀態，應同時滿足如下規定：（1）室內溫度保持在20℃～26℃；（2）室內相對濕度在40%～70%；（3）室內二氧化碳含量≤1000ppm；（4）門窗室內一側無結露現象；
2、項目技術方案比選及能耗控制性指標
基于當?shù)貧庀筚Y料及其他實際情況，擬定采暖計算期為10月15日至次年4月1日，共計151天；制冷計算期為6月15日至9月1日，共計77天。采暖期室內設定溫度為最低20℃，制冷期室內設定溫度為最高26℃。
3、非透明外圍護結構保溫方案
本項目為人員密集型公共建筑，保溫材料須采用A級防火材料。通過從安全、經濟、實用、可靠等方面的對比外圍護結構保溫的三種A級防火等級保溫材料——巖棉板、無機纖維噴涂和VIP真空板，決定采用無機纖維噴涂外墻外保溫和屋頂XPS板外保溫。對于外墻干掛金屬構件的斷熱橋處理，盡量加大豎向主龍骨的間距，并采用落地端固定，減少與墻面的連接點，主龍骨與墻面之間做保溫隔熱墊片，以及其他斷熱橋處理措施。從表1、表2列出的不同保溫層厚度能耗分析的結果可知，傳熱系數從0.27 W/(m2·K)降到0.15 W/(m2·K)對能耗指標的影響并不顯著，因此選定160mm厚無機纖維噴涂保溫層，外墻傳熱系數K=0.27 W/(m2·K)，在滿足被動房能耗指標的前提下，可使建造成本更經濟。無機纖維噴涂外墻外保溫也是在國內外被動房項目上被首次運用。不同墻體傳熱系數計算結果對比結果分別見表1和表2。
透明外圍護結構方案
本項目透明外圍護結構采用被動門窗或幕墻。因項目位于山谷中，周邊有茂密的高大喬木林，全天日照時間較短，常年溫度偏低，太陽輻射對透明外圍護結構的影響較小，故不考慮太陽輻射隔熱問題，無需加LOW-E膜，也不做外遮陽裝置。采用三玻兩中空普通玻璃，中空處充入惰性氣體氬氣，窗框采用鋁包木型材，整窗傳熱系數U 值≤1.0W(m2·K)。
暖通新風系統方案
1#樓面積較大，功能復雜，供熱制冷采用模塊式風冷熱泵機組，末端采用風機盤管和全熱回收新風機組。冷熱源采用全熱回收風冷熱泵主機。采用熱回收效率不小于75%的全熱回收機組。酒店客房新風量按30m3/(h·人)設計，排風量為新風量的90%~100%。新風系統及循環風系統設置過濾級別不低于G4的過濾器。2#樓、3#樓面積較小，純居住功能，采用被動房新風一體機。

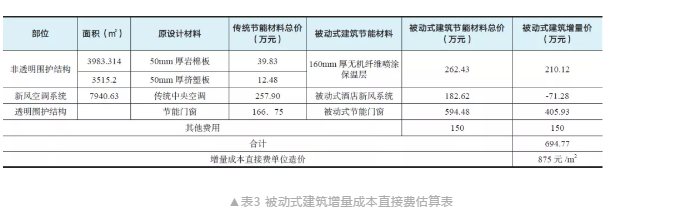

被動式建筑增量成本分析
能耗對比及經濟性分析

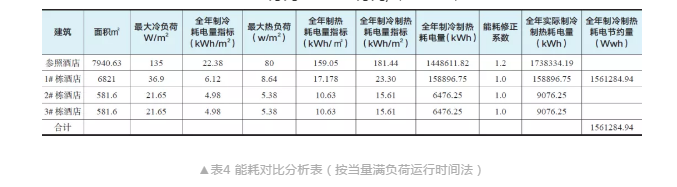

將原設計方案與改為被動房后的能耗進行分析對比，從表4數據可知，最大冷熱負荷/全年制冷制熱耗電量等指標均比常規建筑有大幅度下降。全年能耗節約率為89.82%。假設當?shù)仉妰r(jià)為1元/kw·h，如果采用被動式節能建筑，整棟建筑全年僅暖通方面可省156.13萬元電費。增量成本投資回收周期：694.77萬元÷156.13萬元/年=4.45年
結論
來源：被動房網
作者：偉大集團節能房股份有限公司 劉冀宣
